نقشه های آماده تحویل ویلا - طرح یاس 1

نقشه آماده ویلا 90 متری
نام طرح :   یاس 1     (سه اتاق خواب مستر)
عرض بنا (بر ساختمان) : 8 متر
طول بنا : 11 متر
متراژ طبقه همکف : 88 متر مربع
متراژ طبقه اول : 92 متر مربع
متراژ کل بنا : 180 متر مربع
نوع اسکلت ساختمان : بتن آرمه با سقف تیرچه بلوک

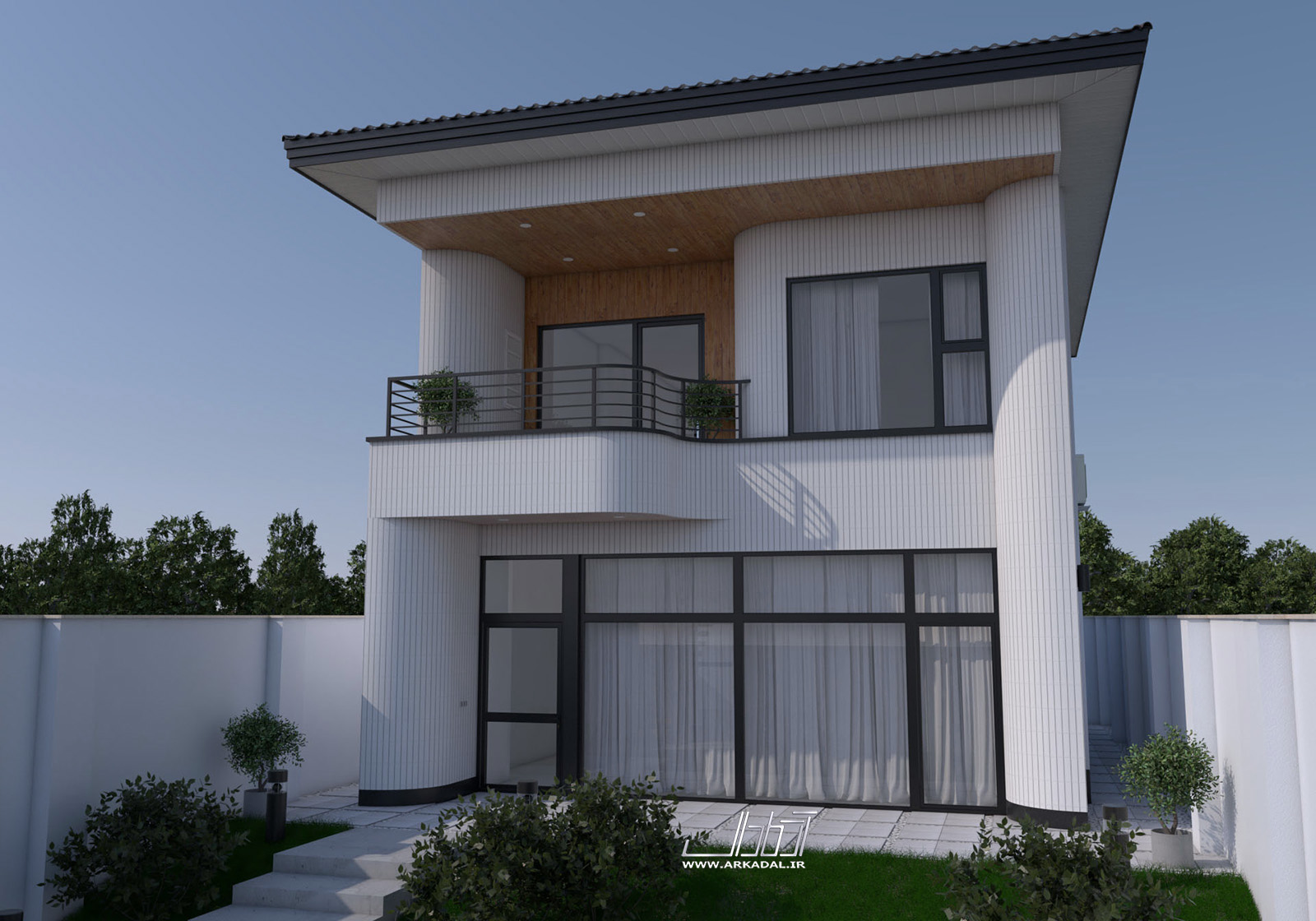

نما : آجر نسوز نما و ترمو وود کاج
سقف : شیبدار

مناسب زمین با عرض حداقل 11 متر و طول حداقل 30 متر می باشد.

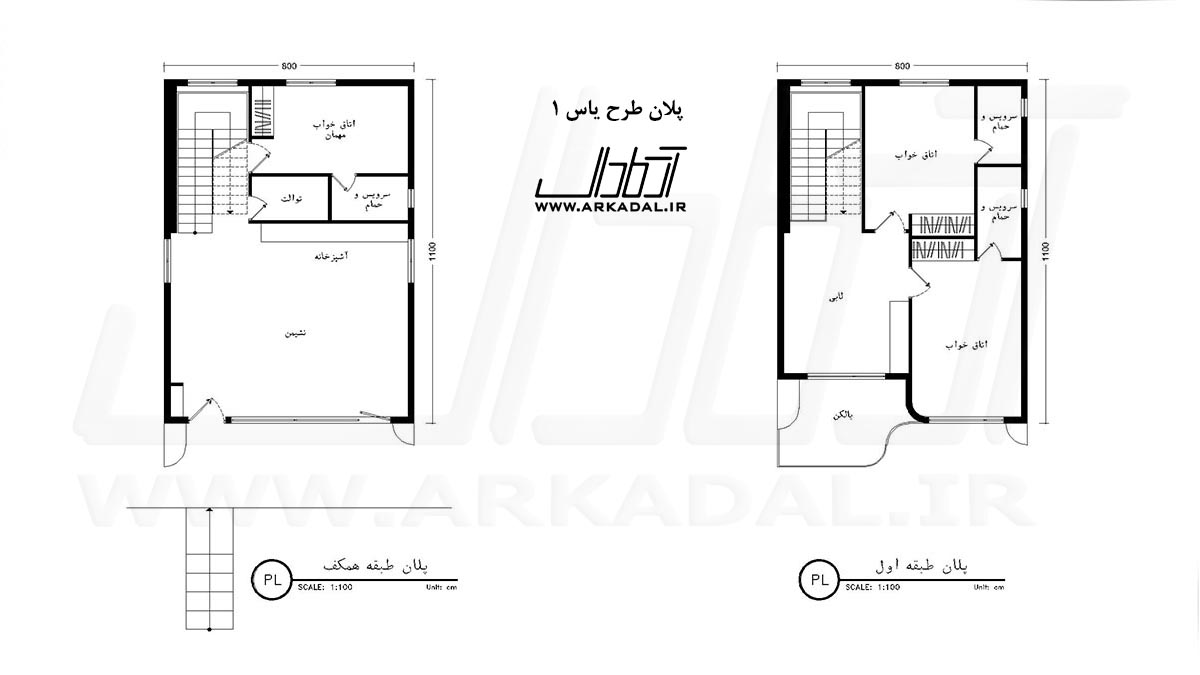

توضیحات :
طبقه همکف شامل سالن نشیمن به مساحت 38 متر مربع و آشپزخانه به مساحت 9 متر مربع.
و یک اتاق خواب به مساحت 12 متر مربع + کمد دیواری + حمام اختصاصی.
و یک سرویس توالت بزرگ و راه پله بازویی فلزی - چوبی مدرن.

طبقه اول شامل یک اتاق خواب به مساحت مفید 17.5 متر مربع + کمد دیواری + حمام اختصاصی.
یک اتاق خواب به مساحت مفید 14.5 متر مربع + کمد دیواری + حمام اختصاصی.
به علاوه لابی به مساحت 20 متر مربع و بالکن 11 متری به سمت نما.

نقشه آماده ویلا 90 متری
طراحی سازه بتنی با استحکام بالا در برابر زلزله.
ارتفاع مفید سقف 3.5 متر در طبقه همکف.
نقشه ها با جزئیات کامل اجرایی و قابلیت اخذ جواز در شهرداری.

مجموعه نقشه های معماری و سازه و نما برای این پروژه آماده تحویل می باشد.
صورت خرید میلگرد و بتن و کاشی و سرامیک و سنگ و آجرنما ضمیمه نقشه ها می باشد.
کارفرمایان محترم دقت بفرمایند که به دلیل وابستگی کلیه نقشه های معماری و سازه و نما به یکدیگر، تغییر در طرح های نقشه آماده امکان پذیر نبوده و این طرح ها صرفا با همین مشخصات قابل سفارش است.


قیمت : 10 میلیون تومان
